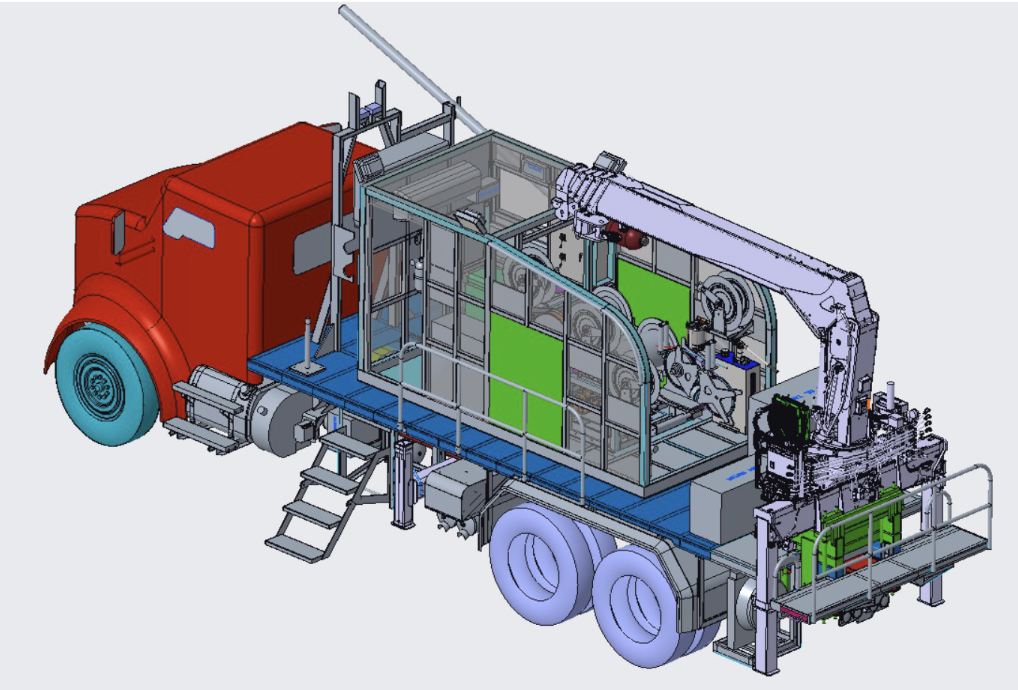

La unidad de línea de acero terrestre consta de un patín de carrete (que incluye un compartimento para el
tambor y una cabina de operación) y una grúa montada en la parte trasera del chasis del camión con una
potencia de 280 a 420 HP. La cabina del operador gira en la parte superior del chasis del camión. Se trata
de una unidad de línea de acero compacta, versátil y autónoma que puede suministrarse en configuración
de tambor sencillo o doble.
Operaciones y área de uso
Estas unidades se utilizan en zonas terrestres y pueden emplearse para toma de información de pozos en
producción y datos de yacimientos, así como para operaciones mecánicas de fondo de pozo.
Dimensiones y Peso
Las dimensiones y pesos pueden personalizarse en función del chasis de camión seleccionado para la
fabricación de la unidad.
Sistema de Malacate
Aplicación:
- Línea de acero: 0.092″, 0.108″, 0.125″
- Capacidad del tambor: 30,000 ft
- El tambor del malacate es accionado por un motor hidráulico a través de un engranaje planetario con
sistema de piñón y cadena. - Freno positivo a prueba de fallas.
- Sistema de paro por sobretensión: detiene la rotación del malacate cuando se produce una sobretensión
preestablecida. - Con sistema de devanado o Spooling equivalente a ASEP.
Sistema Hidráulico.
- Potente sistema hidráulico de circuito cerrado de 5.000 psi.
- Sistema hidráulico accionado por la toma de fuerza del camión.
- Aceleración rápida y eficaz y velocidades extremadamente altas para sacudidas efectivas.
- Tanque Hidráulico: 250 litros.
Cabeza Medidora.
- Diseño compacto y ligero de dos o tres ruedas que no requiere cambiar la rueda con el cambio de cable.
- Marca: Benchmark o equivalente.
- El alambre o el cable se pueden quitar del cabezal de medición sin cortarlo.
Registrador de datos y Pantalla.
Registrador de datos digital y pantalla que muestra y registra en tiempo real la profundidad, la tensión y la
velocidad de línea, los datos se pueden descargar a un USB para un mayor procesamiento de datos.
La configuración de alarma permite al operador configurarla en un valor predeterminado de profundidad
y tensión. Si el operador no realiza ninguna acción, el malacate se detendrá automáticamente en un valor
predeterminado.
- Marca: Benchmark o equivalente.
- Contador mecánico de profundidad de respaldo.
- Indicador de tensión hidráulica de respaldo:
- Marca: Martin Decker o equivalente."
Velocidad y Tensión de la línea. - Velocidad máxima de la línea en el fondo: 850 ft/min
- Velocidad máxima de la línea en la superficie: 2,400 ft/min.
- Tensión máxima de la línea en el fondo: 9,000 lbs.
- Tensión máxima de la línea en la superficie: 5,000 lbs.
- La velocidad y la tensión de la línea pueden personalizarse.
Grúa.
- Las capacidades de la grúa pueden personalizarse en función de las necesidades del cliente.
- Con gatos estabilizadores trasero y delantero.
- Sistema de seguridad contra sobrecargas en grúas
Cabina de Operación.
- Silla y consola ergonómicas para el operador.
- Cabina del operador con aire acondicionado.
- Asiento adicional para 2 personas.
- Sistema Talk Back acoplado con altavoz para la comunicación desde la cabina del operador a la zona de
operaciones.
Consola de Operación. - Joystick hidráulico de doble palanca para el control de la rotación del tambor, la bomba y el
desplazamiento del motor. - Control de aceleración del motor.
- Manómetros hidráulicos.
- Control de frenos.
- Selector de tambor.
- Brazo de bobinado y mando de cambio lateral.
Opciones. - Clasificación de zona 2 con unidad de potencia hidráulica impulsado por motor diesel integrado con motor
certificado Atex. - Opciones de grúa: 3 Ton, 5 Ton, 15 Ton,20 Ton
- Panel del malacate con pantalla táctil
- Preparación para pruebas hidrostáticas con equipo de control de presión de hasta 15 000 psi.
